Делали мы в нашей мастерской реквизит для научного шоу - предполагалось наглядно показать различные шкалы термометров в сравнении. Но в процессе всплыло так много интересного, что я не могу не поделиться этим.
Как обычно, чрезвычайно дотошно проверяя материал выясняется, что в интернете написано много ерунды (Кто бы мог подумать!
). Погрузимся в историю создания термометров?

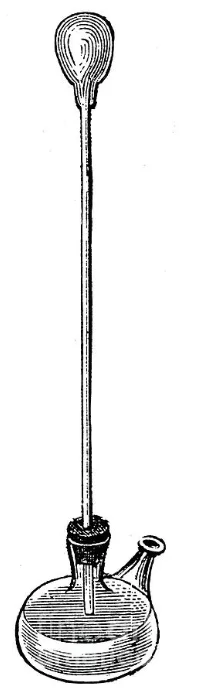

Как только умные люди задались вопросом как количественно измерить жару и холод - стали искать решение, вести метеонаблюдения без точной шкалы как то не очень удобно, даже в быту у нас понимание жары и холода разное. И таким первым прибором, позволявшим измерить температуру хоть как то, стал термоскоп. Отсутствие в названии -метр как бы намекает нам, что это прибор без шкалы, позволявший лишь сказать: стало теплее/холоднее, без каких либо единиц.
Этот прибор использовал расширение газов. Воздух в колбе вверху, нагреваясь расширялся и выдавливал столбик жидкости. Если температура падала - газ сжимался и столбик жидкости поднимался. При должной аккуратности изготовления, большой колбе и тонком капилляре прибор мог показывать разницу температур между комнатами. [1] Это был конец 16 века, и руку к его изобретению приложил Галилео Галилей (но это не точно)

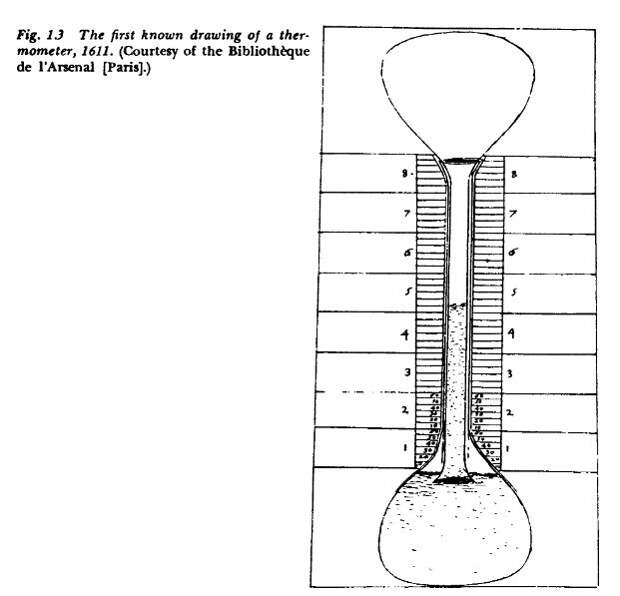

Добавление шкалы превратило термоскоп в термометр, позволяя не только определять изменение температуры, но и выражать его количественно. Вот первый известный рисунок термометра 1611 год:
Но это была тупиковая ветвь развития, высота столбика менялась не только от температуры, но и от атмосферного давления.

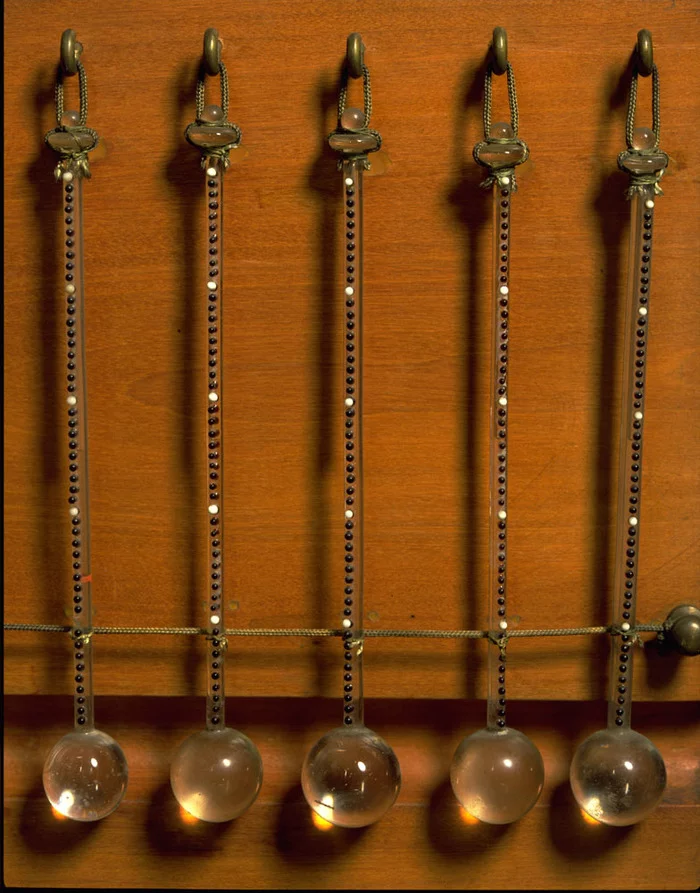

Когда с этим разобрались - конструкцию изменили. Вместо газа использовали жидкость (что было сложно, так как жидкость с изменением температуры расширяется значительно меньше). А чтобы жидкость не испарялась - просто герметично запаяли конец капилляра. Встречайте - термометры из Флоренции
Точная дата изобретения неизвестна, но в 1641 они уже были [2]. Черные и белые бусинки приваренные к трубке - это риски шкалы. Использование жидкости вместо газа давало проблемы. Во-первых тепловое расширение жидкостей значительно меньше такового у газов, поэтому для хорошей чувствительности нужно было делать большую колбу и тонкий капилляр. Во вторых нужна была жидкость, которая бы максимально меняла свой объем с изменением температуры, и оставалась жидкой в широком диапазоне температур. Выбор был невелик - вода не подходит, так как при замерзании разрывает стекло, ртуть тяжелая и расширяется слабо, а вот спирт оказался в самый раз [2].
Эти термометры калибровались по образцовому (который носил в деревянном чехольчике в кармане Фердинандо II Медичи. Но из википедии вы не узнаете о том, что он любил науки и внес в них весомый вклад) [2]. Тоесть они были вполне точны меж собой (шкала в градусах G в честь Галилея), но совершенно невоспроизводимы в лаборатории. Кстати подкрашивать спирт, для лучшей видимости уже тогда пробовали, но не смогли подобрать правильный краситель, со временем столбик оказывался изнутри грязным.[1] Ртуть тоже пробовали, но забросили, спиртовой столбик был гораздо чувствительнее, спирт расширяется при нагреве в примерно 4 раза сильнее ртути.
Следующей важной вехой в развитии термометров стало понимание, что термометры нужно калибровать, а для этого нужно как минимум две опорные температуры. Нужна была стандартизация. При этом нужен был воспроизводимый стандарт температуры - чтобы можно было написать письмом точные инструкции своему корешу за океаном, и он в лаборатории что-то с чем то смешал, соединил и получил образцовую температуру.
Как выглядел процесс калибровки термометра тогда (да и сейчас). Стеклодув выдувал емкость и приваривал к ней тонкую трубочку - капилляр. При изготовлении неминуемо есть разброс размеров, нет двух совершенно одинаковых термометров. Пузырек заполнялся жидкостью, которая будет рабочим телом. После заполнения термометр выдерживали при температуре первой опорной точки и делали засечку по уровню жидкости. Затем нагревали до второй опорной температуры и также делали засечку. Расстояние между двух засечек размечали шкалой с заданным количеством делений.
Обратите внимание, длину между первой и второй засечек будущего термометра нужно разделить на некоторое число делений. И если взять первую температуру за 0, а вторую за 10 условных градусов, то будет довольно неудобно, шкалу нужно будет поделить на 2, а потом на 5 равных частей. А вот если присвоить второй температуре условную величину 16, то тогда шкалу просто нужно будет делить пополам, потом каждую часть еще пополам и так далее, это легко и точно делается циркулем.
Есть еще один способ калибровки, позволяющий использовать только одну температуру. В качестве второй точки использовали изменение объема. Например, второй точкой будет температура, при которой жидкость расширится на 5/1000 от своего объема. Это менее удобный способ, к тому же весьма требовательный к чистоте жидкости (но об этом позднее).
В 1664 Гюйгенс в письме Роберту Морэю уже предлагал использовать в качестве опорных температур для определения степени холода и тепла температуру когда вода замерзает и температуру, когда вода кипит. [1]
В 1701 Году Ньютон сделал свои предложения. Он использовал льняное масло в качестве рабочей жидкости, в качестве первой точки 0° "температуру воздуха зимой, при которой вода начинает замерзать", а в качестве второй точки, которой он присвоил значение 12° "максимальную температуру, которой достигает термометр от тепла тела". [1] Тут стоит пояснить два момента. Во-первых выбор числа 12 - в то время десятичная система не была столь популярной. В циферблате 12 часов, в часе 60 минут, в футе 12 дюймов и т.д. Выбор же в качестве второй образцовой температуры - температуры тела тоже удобна с точки зрения мастера. Вечером вышел на улицу, засунул все термометры в банку с водой и ждешь, когда начнет замерзать вода - отмечаешь первую точку шкалы. Потом засовываешь все это во внутренний карман к телу, ждешь пока прогреется - делаешь вторую отметку (это все при скудном освещении). А потом тащишь в мастерскую, что бы при ярком дневном свете уже разметить шкалу как следует.

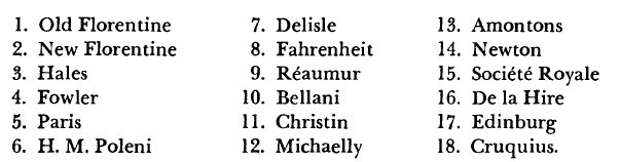

После 1700 года все больше мест стали проводить регулярные метрологические наблюдения, и потребность в одинаковости термометров становилась все острее. Нужно было всем или закупаться у одного мастера по изготовления термометров, которые он сам как-то калибрует, чтобы они показывали одинаково, или договариваться о единой шкале. Вот как раз в период 1700-1800 творился хаос, чуть ли не у каждого мастера по изготовлению термометров был свой вариант. Вот пример из [1]:
Астроном Оле Рёмер тоже изготавливал термометры, и в его записной книжке есть указания по технологии изготовления, и что важно - по калибровке.:
IV. Когда термометр изготовлен, заполнен и запечатан, значение шкалы 7 1/2 соответствует снегу или молотому льду, а 60 - кипящей воде. [1]
Выбор 60 для кипящей воды еще можно понять, Рёмер астроном, работает с углами. Но вот выбор семи с половиной... Одна из догадок - Рёмер пожелал, чтобы при метеонаблюдениях все числа для удобства были положительными, поэтому сместил шкалу так, что 1/8 шкалы была ниже температуры замерзания воды, а 7/8 выше. [1] Причем даже вдову Рёмера спрашивали, почему он сместил шкалу, но она ничего не смогла ответить.
И вот тут и появляется в нашем рассказе Даниэль Габриэль Фаренгейт. Хоть, его и называют ученым, он все-таки больше был бизнесменом - производителем измерительных приборов. Будучи молодым мастером-изготовителем приборов из Гданьска (тогда он назывался Данциг) в 1708 он посещает Рёмера, и конечно расспрашивает почтенного астронома в том числе и о термометрах, обмен опытом так сказать.
Шкала на термометрах Фаренгейта выбрана столь неочевидным образом, что стала почвой для огромного количества мифов в попытках разобраться. Была исписана куча бумаги. Вот например:
- Фаренгейт взял за 0°F температуру смеси льда и соли, а за 600°F температуру кипения ртути [Egen, Ann. der Pys., Vol. II (1827) p.293]
- Фаренгейт взял за 0°F температуру смеси льда и соли, а за величину 1°F расширение ртути на 1/1000 объема (Действительно, коэффициент линейного расширения ртути 0,001 по шкале Фаренгейта)[5]
- Фаренгейт взял за 0°F температуру смеси льда и соли, а за величину 100°F температуру тела жены, которая в этот момент болела простудой [какой то сайт в интернете]
Мы бы так и мучались в догадках, если бы внезапно в ЛЕНИНГРАДЕ (!) не нашлись письма Фаренгейта к Герману Бургаве в период 1718-1729 [6] Он пишет:
... Я застал его [Рёмера] ранним утром, он поместил термометры в воду со льдом. Позднее он помещал их в воду с температурой тела. После того, как он отметил эти две точки на всех термометрах, он добавил половину расстояния меж точек ниже точки со льдом, и поделил получившийся отрезок на 22 1/2 равные части, начиная от нуля, 7 1/2 на точке со льдом и 22 1/2 на температуре тела. Я использовал эту градуировку вплоть до 1717 с тем лишь отличием, что разделил каждый градус еще на 4 части. <...>
Эта градуировка очень неудобна из-за дробей, поэтому я решил поменять шкалу, и использовать 96 вместо 22 1/2 или 90, с тех пор я использую ее.<...> [1]
Это вносит немного понимания но не отвечает на все вопросы, например откуда взялась вторая калибровочная температура с температурой тела в 22 1/2 (96°F), если у Рёмера вторая точка калибровки - температура кипения воды в 60°? Точного ответа нет, пока внезапно не найдутся еще документы. Но правдоподобная гипотеза [1] говорит о том, что пользоваться термометром, калиброванным по второй температуре кипящей воды, для метеонаблюдений неудобно - большая часть шкалы никогда не используется. Возможно Рёмер, по калиброванному кипящей водой термометру смекнул, что температура тела стабильна и удобна для калибровки самой востребованной метеорологами части термометра, а Фаренгейт позднее перенял этот "лайфхак".
В публикации для журнала Philosophical Transactions of the Royal Society Фаренгейт пишет, что в его шкале используется три калибровочные точки: температура смеси льда, воды и нашатыря, или даже морской соли (0°F), температура таяния льда (32°F) и температура тела (96°F)
Это базовое описание шкалы от самого Фаренгейта выглядит как попытка мастера рассказать о шкале, но скрыть свои секреты - мы же помним, что он был производителем термометров. Для точки с 0°F он мало того, что не дает пропорций, так температура смеси с хлоридом аммония будет -15°С (+5°F), а в смеси с морской солью -22°С (-8°F)! [6][7]
Позже, после смерти Фаренгейта, шкала Фаренгейта снова поменялась. Присмотревшись, обнаружили , что температура кипения воды примерно 212°F. Таким образом, если температура таяния льда 32°F, а температура кипения воды 212°F, то у нас шкала будет 180 делений - красиво, как раз половина от круга (360/2). Из-за любви к красивым числам и желания избавиться от такой странной, плоховоспроизводимой величины, как температура тела, выбрали эти две калибровочные точки - замерзание и кипение воды. Правда из-за этого нормальная температура тела стала 97,88°F но всем так нравилась шкала в 180 градусов, что на это забили.
Большая заслуга Фаренгейта, помимо шкалы его имени то, что он стал выпускать термометры с ртутью, которыми, в отличии от спиртовых, можно было измерять гораздо более широкий диапазон температур.
